KV Cache：容量、布局与生命周期

自回归 decode 在第 \(t\) 步只产生少量新 query，却要访问此前所有 token 的 key 与 value。缓存历史 K/V 可以避免重复执行 projection，也把推理的主要约束从计算转向显存容量、读带宽和状态管理。长上下文服务中，KV 往往比单个请求的 activation 大得多；如果只计算“每 token 字节数”而忽略分页、所有权和临时 buffer，容量规划仍会失真。

连续张量为何在动态请求下产生外部碎片、PagedAttention 怎样借用虚拟内存式间接寻址，见 vLLM / PagedAttention；它在完整服务演进中的位置见推理运行时与服务。

容量模型

设模型有 \(L\) 层，batch 中共有 \(B\) 条等长序列，每条缓存 \(T\) 个 token；query head 数为 \(H_q\)，K/V head 数为 \(H_{kv}\)，head dimension 为 \(d_h\)，每个缓存元素占 \(s\) 字节。未压缩 KV 的主体大小为

\[ M_{\mathrm{KV}} =2LBTH_{kv}d_hs. \]

系数 \(2\) 对应 K 和 V。单 token、单请求的增量为

\[ m_{\mathrm{token}} =2LH_{kv}d_hs. \]

对 MHA，\(H_{kv}=H_q\)；GQA 与 MQA 通过减小 \(H_{kv}\) 降低缓存和读取量。这个收益不等于 attention FLOPs 按同一比例下降，因为每个 query head 仍要计算自己的 score 和 value 加权。

真实峰值应写成显存账本：

\[ M_{\mathrm{peak}} =M_{\mathrm{weights}} +M_{\mathrm{KV\ pool}} +M_{\mathrm{workspace}} +M_{\mathrm{graph}} +M_{\mathrm{allocator}} +M_{\mathrm{transient}}. \]

只有 cache 确实按 head 或其他维度分片时，才能把 \(M_{\mathrm{KV}}\) 除以 tensor-parallel size；复制式布局不能这样估算。量化 scale、block table、对齐、copy-on-write 和通信 staging 也必须计入。

standalone architecture diagram 解释 MLA 为什么改变 KV Cache 的“每 token 字节数”：持久对象变成压缩 latent 与位置分支，而不是完整 per-head K/V。这只解决单 token 状态宽度；分页、block ownership、prefix sharing、beam fork 和回收仍是独立的物理内存问题。图源：DeepSeek-V2 architecture diagram, standalone architecture diagram；Copyright (c) 2023 DeepSeek，MIT License。

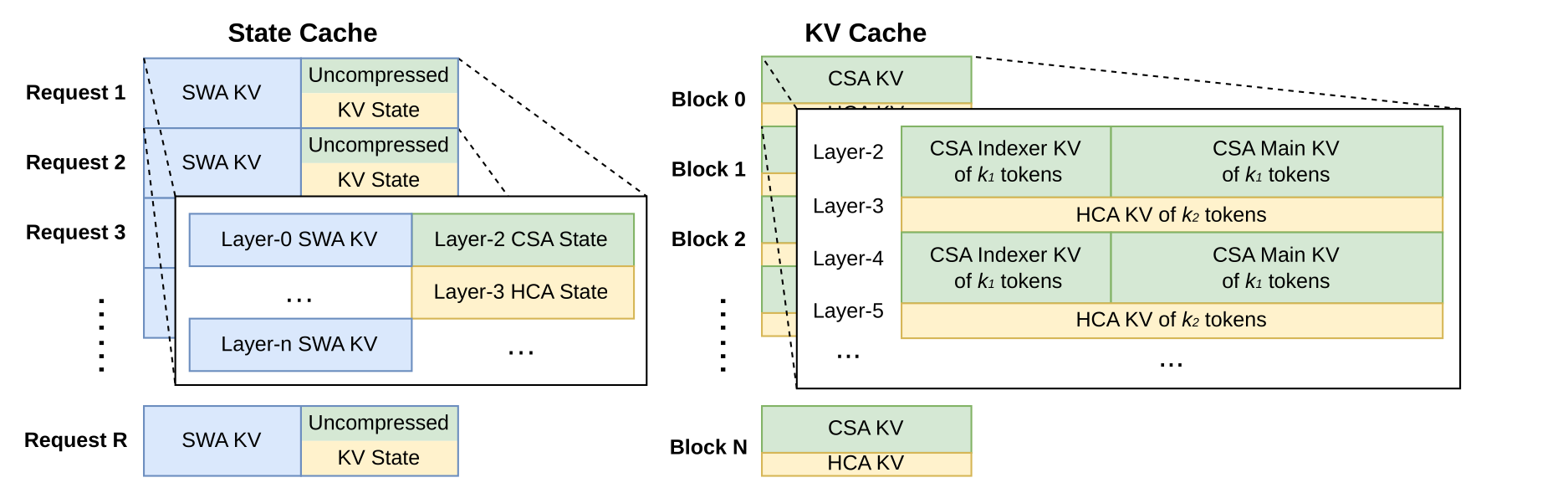

Figure 6 展示压缩注意力为什么不再只有一个“每 token K/V”公式。最近窗口与未闭合 tail 是随请求推进的 state，完整 CSA/HCA entry 才适合进入 block pool；不同 layer 还需要 indexer 与主 KV 的独立布局。容量模型因而必须同时记录状态种类、闭合粒度、分页单位与回收条件。图源：DeepSeek-V4 Technical Report, Figure 6, p. 22；Copyright (c) 2023 DeepSeek，MIT License。

连续布局为什么会失效

若为每条请求一次性预留最大长度 \(T_{\max}\)，长度为 \(T_i\) 的请求会浪费 \(T_{\max}-T_i\) 个 slot；请求增长、取消和不同长度混排还会造成外部碎片。PagedAttention 把逻辑 token 区间映射到固定大小物理 block，使逻辑连续与物理连续解耦：

\[ \text{logical block }j \longrightarrow \text{physical block }b_j. \]

若一个 block 容纳 \(q\) 个 token，\(n\) 条活跃序列的尾块内部碎片上界为

\[ F_{\max}=n(q-1). \]

当尾部余数近似均匀时，期望浪费约为

\[ \mathbb E[F]\approx\frac{n(q-1)}{2}. \]

小 block 降低尾部浪费，却增加 block table、分配频率和 kernel 查表；大 block 的访问更规整，却让短请求和频繁抢占更昂贵。应使用真实长度分布比较“有效 KV 字节 / 已分配 KV 字节”，而不是只比较理论容量。

vAttention 展示了另一条精确路线：利用虚拟内存让逻辑 KV 保持连续，并按需映射物理页。分页张量和虚拟内存都不改变模型语义，但依赖不同的 allocator、kernel 和运行时边界；不能只凭论文中的单机结果断言某种布局对所有 GPU、页大小和负载更优。

物理布局

逻辑上常写成

\[ K,V\in \mathbb R^{L\times B\times H_{kv}\times T\times d_h}, \]

生产实现却可能按 layer、block、head、token 或 vector width 重排。布局设计需要同时回答：

• decode kernel 沿哪个维度连续读取；
• GQA 中多个 query head 如何映射到一个 KV head；
• TP / CP 是否分片 cache，跨 rank attention 怎样获得全局上下文；
• block size、vector width 与量化 group 是否对齐；
• P/D 分离时怎样描述 shard、dtype、scale 和字节序；
• CUDA Graph 捕获后物理地址能否稳定复用。

布局 schema 是持久状态的一部分。仅凭 tensor shape 相同，不能认定两个 cache 可互换。

Page-table 寻址

block_table[j] 给出逻辑块 \(j\) 对应的物理块号；输入 token 位置后，reference 返回线性 KV pool 中唯一的 physical_slot。逻辑位置连续并不要求物理块连续。

def physical_slot(block_table, block_size, token_pos):
    if block_size <= 0 or token_pos < 0:
        raise ValueError("invalid block size or token position")
    logical_block, offset = divmod(token_pos, block_size)
    if logical_block >= len(block_table):
        raise IndexError("logical block is not allocated")
    physical_block = block_table[logical_block]
    if physical_block < 0:
        raise ValueError("physical block id must be non-negative")
    return physical_block * block_size + offset

table = [9, 2, 17]
assert physical_slot(table, 4, 0) == 36
assert physical_slot(table, 4, 5) == 9
assert physical_slot(table, 4, 11) == 71

映射的不变量是每个已分配逻辑位置恰好落到 table 指定 block 的同一 offset，越过已分配范围必须失败。生产 kernel 还需把 layer、K/V、head、vector lane、dtype 和 shard stride 纳入地址计算，并在读取前验证 computed-token count；page table 与分配器的组合实验见手撕：推理引擎 · Page table。

Figure 12 展示混合模型前缀命中为何需要两种粒度：MLA 使用物理 cache block，KDA 在更细的 hash 边界保存递推 checkpoint。命中落在物理块内部时，需要恢复对应 KDA 状态并对 MLA 尾块 copy-on-write；只复用一侧会让输出状态与前缀 token 不一致。图源：Kimi K3 Technical Report, Figure 12, p. 23；Copyright (c) 2026 Moonshot AI，Kimi K3 License。

生命周期与所有权

物理 block 至少有三种状态：

free
exclusive
shared-read-only

最小不变量是：

1. refcount 等于仍持有该 block 的逻辑序列数；
2. shared block 被部分续写前必须 copy-on-write；
3. 最后一次 GPU 读写完成前不得进入 free list；
4. cancel、finish、抢占和错误回滚只能释放一次；
5. block table 更新与 computed-token count 同步提交；
6. 未初始化 slot 永远不能被 attention 读取。

最后一块尤其危险：两个请求可能共享完整前缀，却各自继续写入同一个未填满 block。若没有 copy-on-write，错误通常只在并发或特定长度下出现，很难由单请求 logits 回归发现。

引用计数与尾块 COW

下面只建模 block table 的所有权：logical_length 是已经提交的 token 数，返回值是下一 token 应写入的物理 block 与 block 内 offset。分叉会增加共享 block 的引用计数；若共享尾块尚未填满，续写前必须分配新 block。

def fork_blocks(block_table, refcount):
    child = block_table.copy()
    for block in child:
        refcount[block] += 1
    return child

def writable_tail(block_table, refcount, free_blocks, logical_length, block_size):
    logical_block, offset = divmod(logical_length, block_size)
    if offset == 0:
        block = free_blocks.pop()
        refcount[block] = 1
        block_table.append(block)
    elif refcount[block_table[logical_block]] > 1:
        old = block_table[logical_block]
        block = free_blocks.pop()
        refcount[old] -= 1
        refcount[block] = 1
        block_table[logical_block] = block
    return block_table[logical_block], offset

parent, refs, free = [7], {7: 1, 9: 0}, [9]
child = fork_blocks(parent, refs)
block, offset = writable_tail(child, refs, free, 3, 4)
assert (block, offset) == (9, 3)
assert parent == [7] and child == [9]
assert refs == {7: 1, 9: 1}

真实 COW 必须在发布新 block table 前复制旧尾块中已经提交的 K/V 与量化 scale；这个 reference 只展示所有权转换。GPU event、并发 allocator、OOM 回滚和取消幂等仍属于生产边界，不能仅靠 Python 引用计数保证。

运行时状态机、block table 与抢占见推理运行时；跨 worker 的布局转换与安装见 Prefill–Decode 分离。

精确节省与有损压缩

需要把不同方法分开评价：

方法	是否保持原模型语义	主要收益	主要代价
MQA / GQA	架构定义内精确	减少 KV head	需模型原生支持或重新训练
分页、虚拟内存、COW	精确	降低预留与复制	元数据和 kernel 复杂度
Prefix reuse	命中条件满足时精确	跳过重复 prefill	查找、隔离与一致性
KV 量化	通常近似	减少容量和带宽	误差、scale 与反量化开销
Window / eviction	近似	将容量限制在窗口内	丢失历史可见性
摘要、低秩、token merge	近似	更激进压缩	改变信息和模型行为

KIVI 按 key 和 value 的不同统计特征设计非对称低比特量化；KVQuant 研究逐通道量化、pre-RoPE key 等设计。它们是质量—容量权衡，不能与精确分页混称为“无损 KV 优化”。StreamingLLM、H2O 与 PyramidKV 进一步改变保留 token 的集合，必须以任务和长上下文质量验证。

量化格式、scale 粒度和真实 kernel 路径见量化；前缀复用、缓存键和多层缓存见缓存复用。

DeepSeek-V4 的异构 Cache

DeepSeek-V4 的 CSA / HCA 让“每层一组同构 KV page”不再成立。同一请求同时包含：

• 最近 128 token 的 SWA KV；
• 尚未凑满 \(m=4\) 或 \(m'=128\) 的未压缩 tail；
• 已闭合的 CSA / HCA compressed entries；
• 与 CSA 压缩块对齐、供 Lightning Indexer 评分的 compressed indexer keys；
• partial RoPE 的 BF16 坐标和其余 FP8 坐标。

报告把 SWA 与 tail 放进 state cache，把完整 compressed entries 放进 classical block cache，并按 \(\operatorname{lcm}(m,m')\)对齐物理块。query 对 CSA 先经过 indexer 间接寻址，对 HCA 则遍历全部重压缩项；普通 PagedAttention 的同形 layer、固定 token/block 关系和直接 KV 寻址假设都需要扩展。

因果完成条件是 cache schema 的一部分：当前未闭合压缩块不能提前发布成全局 entry，局部 token 由 SWA 路径承接。完整 layout 与磁盘恢复见 V4 系统闭环。

正确性契约

cache descriptor 至少绑定：

exact token ids and computed-token count
model and weight version
tokenizer and prompt-template version
adapter and multimodal-input identity
RoPE and position configuration
layer, head, block and shard layout
storage dtype, quantization schema and scales
tenant and permission boundary

读取 cache 前要验证 descriptor；版本不兼容应明确 miss 或拒绝，不能“尽力解释”。量化 cache 还要定义 scale 的轴、group、更新时机和 accumulator dtype。跨设备传输必须在校验、DMA 完成和目标端 block 安装后才能让 decode 可见。

何时不应复杂化

• 单请求、短上下文、显存充足时，连续 cache 可能更简单且更快；
• block table 查找或 page fault 已进入关键路径时，应先测 layout 和页粒度；
• prefix 重复率低时，维护索引与逐出策略可能得不偿失；
• 质量敏感且缺少代表性长上下文评测时，不应贸然量化或淘汰 KV；
• 网络不足以隐藏 cache 迁移时，不应仅为资源解耦而引入远程层。

验证

功能回归至少覆盖：

1. 连续 reference 与分页 / 虚拟内存路径的 logits 对齐；
2. block 边界、空序列、最大长度和非整除 head；
3. prefix hit / miss、共享尾块与 copy-on-write；
4. cancel、beam 分叉、speculative 拒绝、抢占和 OOM 回滚；
5. TP / CP 分片与 P/D 布局转换；
6. 量化 cache 的逐层误差和端到端任务质量；
7. 版本切换、租户隔离与过期 block 回收。

性能报告至少包含有效 KV 容量、碎片率、读带宽、分配延迟、page / block 大小、命中率、TTFT、TPOT、goodput 和 p99。只报告“最大上下文长度”无法说明系统在并发服务中的可用性。

block table、引用计数、copy-on-write 与调度预算的可审计实现见手撕：推理引擎。

Reference

• Efficient Memory Management for Large Language Model Serving with PagedAttention
• vAttention
• KIVI
• KVQuant
• StreamingLLM
• H2O: Heavy-Hitter Oracle for Efficient Generative Inference of Large Language Models
• PyramidKV
• Jenga: Effective Memory Management for Serving LLM with Heterogeneity
• DeepSeek-V4: Towards Highly Efficient Million-Token Context Intelligence
