GPU 执行模型

模型公式描述“要算什么”，GPU 执行模型解释“为什么同样的 FLOPs 会有数量级不同的时间”。性能取决于工作怎样被切成 thread block、warp 和 tile，数据怎样在 HBM、cache、shared memory 与 register 之间移动，以及计算、搬运和同步能否形成稳定流水。

本页以 CUDA 术语说明核心机制，但分析方法同样适用于其他加速器：先找并行执行单元和存储层级，再建立 tile、带宽、同步与调度模型。

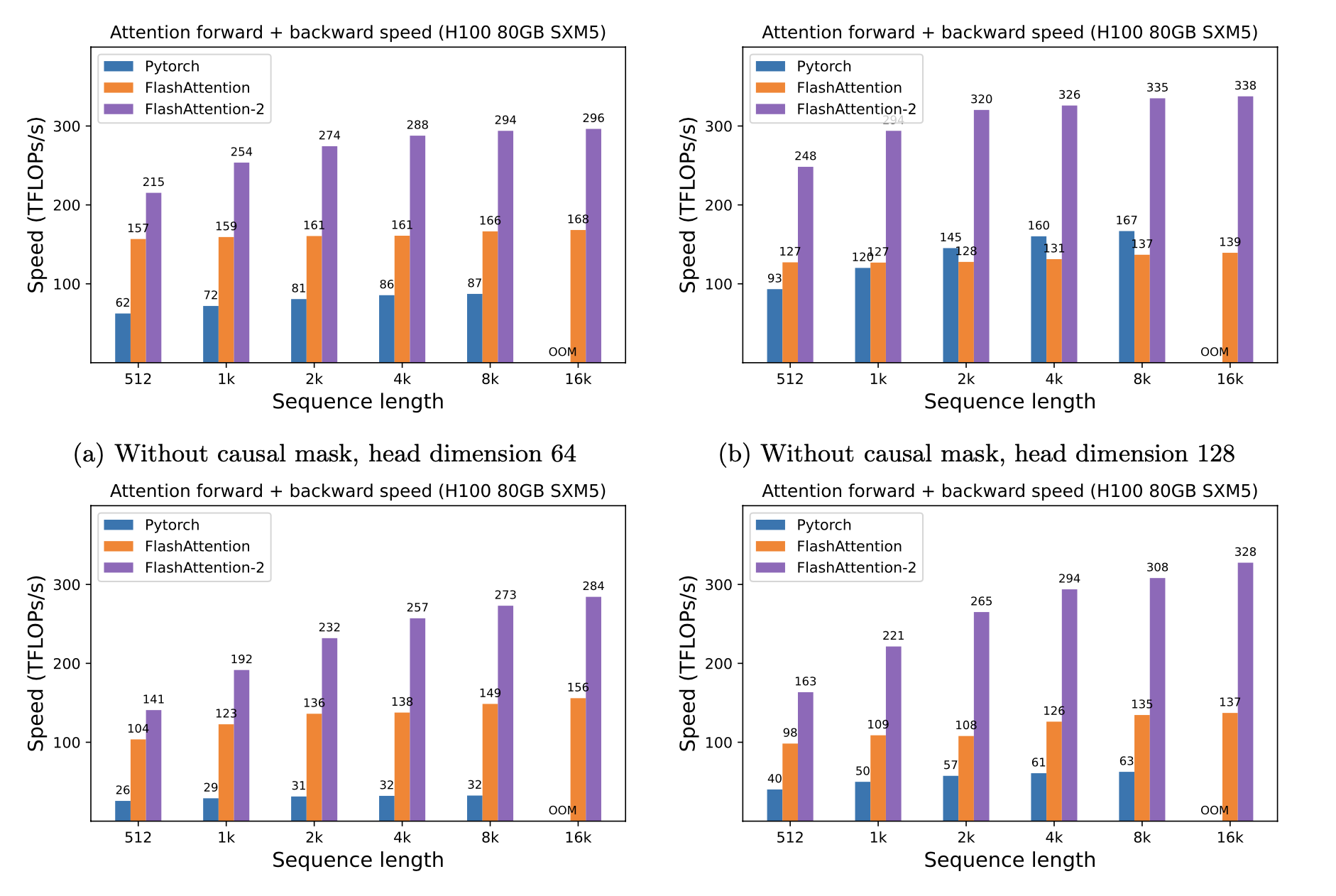

GPU 执行效率是算法、tile 与具体 shape 的函数。相同的 attention 语义在 causal mask、head dimension 与序列长度变化后，会改变 occupancy、数据搬运和指令流水；因此 profiler 中的 kernel 名称必须与输入契约一起解释。图源：FlashAttention-2 H100 forward and backward benchmark, standalone benchmark figure；FlashAttention contributors，BSD 3-Clause License。

从 kernel 到 warp

一次 kernel launch 创建 grid；grid 由 thread block 组成，block 被调度到 SM。一个 block 内的线程以 warp 为基本执行批次。NVIDIA 当前 CUDA 模型中，一个 warp 通常包含 32 个线程，完整语义以 CUDA Programming Guide 为准。

关键边界是：

• 不同 block 通常不能依赖全局同步；
• 同一 block 可通过 shared memory 和 block-level barrier 协作；
• warp 内分支不一致会造成路径串行化；
• block 使用的 register 和 shared memory 会限制同一 SM 上可驻留的 block 数；
• kernel 完成不代表所有异步跨设备操作都已经完成。

“线程更多”不自动意味着并行度更高。若每个线程占用过多 register，resident warp 数反而下降；若大量 warp 都在访问同一低带宽资源，occupancy 较高也可能无助于吞吐。

存储层级

可以把一次访问的选择写成：

层级	典型作用	设计问题
register	每线程标量、局部累加器	容量最小；过量会 spill
shared memory	block 内 tile 与协作缓存	bank conflict、容量、barrier
L1 / texture cache	SM 附近复用	命中行为依架构和访问模式
L2	跨 SM 的片上缓存	容量竞争与持久化策略
HBM	大模型权重、激活、KV	带宽高但远慢于片上复用
host / peer memory	数据输入、offload、跨设备	链路、NUMA、pinning、同步

性能优化的核心不是“尽量少用 HBM”这一句，而是让每个从 HBM 读入的 tile 在片上产生足够计算，并保持访问连续、对齐和可合并。

Tile 的容量约束

以矩阵乘法 \(C_{M\times N}=A_{M\times K}B_{K\times N}\) 为例，一个 block 处理 \(M_t\times N_t\) 输出 tile，并按 \(K_t\) 分块。忽略额外 padding 时，双缓冲 shared memory 的数量级为

\[ M_{\mathrm{smem}} \approx 2s\left(M_tK_t+K_tN_t\right). \]

累加器 register 数量则与 \(M_tN_t\) 成正比。增大 tile 会提高复用，却同时减少 resident block、增加尾部浪费并提高寄存器压力。最优 tile 由 shape、dtype、硬件代际和数据布局共同决定，不是一个固定常数。

Tensor Core 还要求矩阵维度、layout 与 dtype 满足特定指令 tile。边界 shape 通常通过 padding、predicate 或专门 kernel 处理；padding 的 FLOPs 应与模型有效 FLOPs 分开报告。

Tile 小账本

下面对一次 \(K_t\) 迭代建立可核对账本。输入是输出 tile、reduction tile、元素字节数、流水 stage 数和 shared-memory 上限；输出包括 A/B 双缓冲容量、有效 FLOPs、从 HBM 读取一次 A/B 的字节数和理想算术强度。

def gemm_tile_ledger(m_tile, n_tile, k_tile, element_bytes, stages, smem_limit):
    assert min(m_tile, n_tile, k_tile, element_bytes, stages) > 0
    operand_elements = m_tile * k_tile + k_tile * n_tile
    hbm_bytes = element_bytes * operand_elements
    smem_bytes = stages * hbm_bytes
    flops = 2 * m_tile * n_tile * k_tile
    return {
        "smem_bytes": smem_bytes,
        "flops": flops,
        "hbm_bytes": hbm_bytes,
        "arithmetic_intensity": flops / hbm_bytes,
        "fits_smem": smem_bytes <= smem_limit,
    }

ledger = gemm_tile_ledger(64, 64, 32, element_bytes=2, stages=2, smem_limit=48 << 10)
assert ledger["smem_bytes"] == 16_384
assert ledger["flops"] == 262_144
assert ledger["arithmetic_intensity"] == 32 and ledger["fits_smem"]

账本的不变量是流水 stage 只扩大驻留容量，不会把同一 tile 的逻辑 HBM 读取重复计入；乘加按 \(2\) FLOPs 统计。它尚未计入 accumulator register、C 的读写、padding、cache miss 和重读，因此是乐观上界而非 kernel 性能预测；把 tile 放回完整显存与通信账本的组合实验见手撕：分布式与容错。

Coalescing、对齐与 bank conflict

连续线程访问连续地址，才能把多个内存请求合并。常见退化包括：

• stride 导致一个 warp 跨越许多 cache line；
• 不满足向量化 load/store 对齐；
• transpose 或非连续 tensor 触发额外 copy；
• shared memory 多线程落到同一 bank；
• GQA、paged KV 或 MoE permutation 产生间接寻址；
• 为少量有效元素加载完整 tile。

逻辑上“只读一次”的 tensor 也可能因 cache miss 或 layout 不合适被重复从 HBM 读取。有效带宽必须依据 profiler 的真实 transaction，而不是只用 tensor 大小估计。

Latency hiding 与 occupancy

当一个 warp 等待内存时，SM 可切换到另一个 ready warp。足够的 resident warp 有助于隐藏延迟，但 occupancy 只是手段：

\[ \mathrm{occupancy} =\frac{\text{resident warps}} {\text{hardware maximum warps}}. \]

高 occupancy 不等价于高利用率。计算密集 GEMM 可能用较低 occupancy 换取更大的 register tile；低指令级并行、依赖链长或带宽饱和时，再增加 warp 也不会提速。

应结合以下指标判断：

• eligible warps per cycle；
• stall reason；
• achieved occupancy；
• tensor / vector pipe utilization；
• HBM、L2 与 shared-memory throughput；
• register spill 与 local-memory transaction。

流水与异步搬运

同步 tile 循环可抽象为：

\[ T_{\mathrm{tile}} =T_{\mathrm{load}}+T_{\mathrm{compute}}. \]

使用双缓冲和异步 copy 后，稳态下界接近

\[ T_{\mathrm{tile}} \gtrsim \max(T_{\mathrm{load}},T_{\mathrm{compute}}) +T_{\mathrm{sync}}. \]

这要求下一 tile 的地址、buffer 生命周期和依赖能提前确定。错误的 barrier 可能读到未完成数据；过多 stage 又会吃掉 shared memory 和 register。

Hopper 上的 TMA 可把多维 tensor 搬运交给专门硬件；warp specialization 可令 producer warp 负责搬运、consumer warp 负责矩阵计算或 softmax。FlashAttention-3 展示了这种异步性在 attention 中的组合方式。这是硬件特定优化，不应把“TMA”写成所有 GPU 的通用实现要求。

Warp specialization

同一 block 内的 warp 不必做完全相同的工作。可以划分为：

• producer：发起 global-to-shared 搬运；
• consumer：执行 Tensor Core GEMM；
• reduction / epilogue：处理 softmax、scale 或写回。

收益来自减少职责切换并增加流水重叠，代价是更复杂的 barrier、buffer ownership 和负载平衡。若 tile 太小、阶段数不足或 producer 成为串行瓶颈，specialization 可能不如同构 warp。

Fusion 的收益与上限

若未融合序列把中间 tensor 写入并再次从 HBM 读取，融合可节省近似

\[ \Delta M \approx 2M_{\mathrm{intermediate}}. \]

但融合会增加：

• kernel 参数与动态分支；
• register live range；
• 编译时间和 cache 变体；
• 数值语义耦合；
• graph capture 与调试难度。

若 register spill、occupancy 下降或融合后无法使用高效库 GEMM，端到端反而可能变慢。应优先融合 bandwidth-bound 的 pointwise / reduction 边界，而不是为了减少 kernel 数盲目扩大算子。

Launch、CUDA Graph 与动态 shape

小 batch decode 和大量小算子容易受 CPU launch latency 控制。假设每步有 \(K\) 个 kernel，平均 launch 开销为 \(t_l\)，不能被隐藏的上界为

\[ T_{\mathrm{launch}}\approx Kt_l. \]

CUDA Graph 可复用稳定的 launch 图和地址，减少调度开销。在线推理通常需要：

• 固定或分桶后的 shape；
• 可复用输入、输出和 workspace 地址；
• 预分配 KV 与采样状态；
• graph 外处理真正动态的控制面；
• 模型、adapter、dtype 与 kernel 版本参与 cache key。

shape bucket 太少会 padding 浪费，太多会增加 capture 时间、显存和编译缓存。graph replay 不应掩盖 stale pointer、已释放 KV block 或跨流依赖错误。

编译与 autotune

Triton tutorials 展示了以 tile 和 program instance 表达 GPU kernel 的方式；CUTLASS 则提供更接近硬件指令和 collective kernel 的模板。二者解决的是不同抽象层的问题。

autotune 的搜索空间通常包括：

• tile shape；
• warp 数与 pipeline stage 数；
• split-\(K\) 或 persistent 策略；
• vector width；
• epilogue fusion；
• shared-memory layout。

候选选择必须按硬件、dtype、shape、stride、mask 和软件版本缓存。线上请求不应在关键路径触发无界编译或 autotune；应预热主流 bucket，并给冷 shape 设计有界 fallback。

正确性契约

一个 GPU kernel 至少声明：

• 输入、输出 shape、stride、layout、dtype 与 alignment；
• 尾部 tile 的 predicate 和越界保护；
• mask、causal offset 与 padding 语义；
• accumulator、reduction、舍入与 saturation；
• 输入输出是否允许 alias，哪些 buffer 会被修改；
• shared-memory stage 与 barrier 的 happens-before；
• stream、event 和异步 copy 的生命周期；
• graph capture 安全性与地址稳定要求；
• deterministic 与 RNG replay 边界。

优化版本必须保留独立 reference path。只比较随机正态输入不足以发现全 mask、极端长度、非连续 stride、NaN、重复索引和 page 边界错误。

何时不用自定义 kernel

• 算子已经映射到高度优化且稳定的库实现；
• shape 很少执行，编译和维护成本超过运行收益；
• 目标硬件多样，而优化依赖单一代际特性；
• 算子不在 critical path；
• 动态控制流和稀疏模式无法稳定分桶；
• 数值、backward 或高阶梯度契约尚未建立；
• 融合会破坏可观测性或可靠 fallback。

成熟系统通常保留多条路径：库 kernel、自定义快路径和语义清晰的 reference，而不是让所有 shape 强行经过一个“大一统”kernel。

验证流程

1. 用小 shape reference 验证 forward、backward 和边界 mask。
2. 覆盖对齐与非对齐维度、连续与非连续 stride、空输入和最大支持 shape。
3. 使用 sanitizer 或等价工具检查越界、race 和未初始化读取。
4. 记录 register、shared memory、occupancy、spill 与各层带宽。
5. 分离 compile、warmup、allocation、host-device copy 和稳态执行时间。
6. 报告中位数和尾部分位，不以单次最小值代表性能。
7. 把 kernel 放回真实 step 或请求 trace，使用 Amdahl 上限核对端到端收益：

\[ S_{\mathrm{total}} =\frac{1} {(1-f)+f/S_{\mathrm{kernel}}}, \]

其中 \(f\) 是原始关键路径中该 kernel 的占比。

自定义 Triton kernel 若需进入编译图，应遵守 PyTorch 官方集成契约；平台级 benchmark 还应记录驱动、runtime、时钟与功耗状态。

从算术强度判断优化上限见性能模型，attention 的具体数据流与 online softmax 见 Attention Kernel。

异构加速器上的融合不能只换 API

GLM-5 报告的 Ascend 案例同时改变量化格式、稀疏 attention kernel、MLA preprocessing、D2H sampling overlap、parallel layout 与 communication。这样的 full-stack adaptation 说明性能可移植性的单位不是单个算子名字，而是完整 execution graph。

例如 MLAPO 把 13 个小算子融合后，收益可能来自 launch 减少、中间张量不落 HBM，以及 Vector/Cube 单元并行；换到另一硬件若执行单元、片上存储或调度方式不同，保持“13-op fusion”这个数字没有意义。可迁移的是依赖图和成本分解，平台特定的是 tile、buffer、pipeline 与通信 overlap。

因此跨硬件“性能相当”至少要对齐模型 revision、量化误差、输入输出长度、batch、并发、SLO、功耗和总节点成本。GLM-5 报告没有公开足够数据重建其单节点对双集群比较，相关数字只能保留作者口径。

Reference

• CUDA Programming Guide
• FlashAttention-3
• Triton tutorials
• CUTLASS
• PyTorch: Using User-Defined Triton Kernels with torch.compile
• GLM-5: from Vibe Coding to Agentic Engineering
